    英制梯型同步带轮

    梯型齿MXL同步带轮

    梯型齿MXL同步带轮

    • 【生产材料】:45#钢、铝合金、铸铁、黄铜等
    • 【加工设备】:数控车床、滚齿机等
    • 【供货周期】:3~10天
    • 【应用领域】:通讯食品机械、医疗机械、钢铁机械、石油化工、仪器仪表、各种精密机床等

    加工MXL同步带轮可以按照您所需的材料加工。MXL同步带轮表面处理有本色氧化,发黑,镀锌,镀彩锌,高频淬火等处理。精度等级依客户要求而定。

    标准同步带宽度 K W L
    019=4.8MM 6 10 16.5
    025=6.4MM 7.5 11.5 18
    037=9.5MM 11 15 22
    050=12.7MM 14 18 25

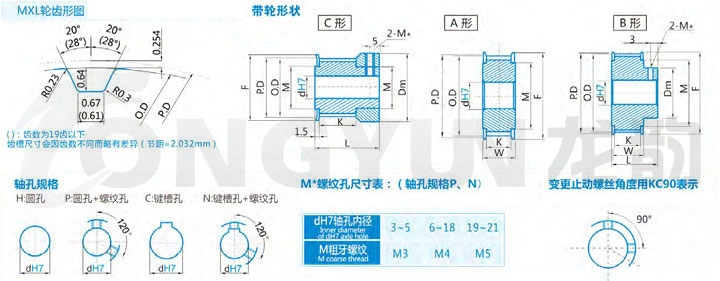

    规格 形状 节径 外径 挡边外径 挡边内径 轮毂直径 内孔Dh7
    A B|C
    H C|N H P C|N
    14MXL C|A|B 9.06 8.552 12 6 12 3|4   3|4 3|4
    15MXL 9.7 9.192 12 6 12 3|4   3|4 3|4
    16MXL 10.35 9.842 14 7 14 3|4|5   3|4|5 3|4|5
    17MXL 11 10.492 14 7 14 3|4|5   3|4|5 3|4|5
    18MXL 11.64 11.132 14 7 14 3|4|5   3|4|5 3|4|5
    19MXL 12.29 11.782 14 7 14 3|4|5   3|4|5 3|4|5
    20MXL 12.94 12.432 18 11 9 3~6   4~6 4|5
    21MXL 13.58 13.072 18 11 9 3~6   4~6 4|5
    22MXL 14.23 13.722 18 11 9 3~6   4~6 4|5
    23MXL 14.88 14.372 20 12 11 3~8   4~7 3~7
    24MXL 15.52 15.012 20 12 11 3~8   4~7 3~7
    25MXL 16.17 15.662 20 12 11 3~8   4~7 3~7
    26MXL 16.82 16.312 23 13 12 3~9   4~8 3~8
    27MXL 17.46 16.952 23 13 12 4~9   4~8 4~8
    28MXL 18.11 17.602 23 13 12 4~9   4~8 4~8
    30MXL 19.4 18.892 25 16 14 4~11 8 4~10 4~8
    32MXL 20.7 20.192 25 16 14 4~11 8 4~10 4~8
    34MXL 21.99 21.482 25 16 14 4~11 8 4~10 4~8
    36MXL 23.29 22.782 28 18 16 5~13 8~11 5~12 5~10 8
    38MXL 24.58 24.072 28 18 16 5~13 8~11 5~12 5~10 8
    40MXL 25.87 25.362 31 20 18 5~15 8~13 5~14 5~10 8~10
    42MXL 27.17 26.662 31 20 18 5~15 8~13 5~14 5~10 8~10
    44MXL 28.46 27.952 33 22 20 5~18 8~16 5~16 5~12 8~12
    46MXL 29.75 29.242 33 22 20 5~18 8~16 5~16 5~12 8~12
    48MXL 31.05 30.542 35 24 22 5~20 8~18 5~18 5~13 8~13
    50MXL 32.34 31.832 35 24 22 5~20 8~19 5~18 5~13 8~13
    60MXL 38.81 38.302 44 32 28 5~27 8~25 5~24 5~20 8~16
    72MXL 46.57 46.062 52 38 30 5~35 8~33 5~26 5~21 8~18
    注:以上是本公司标准参考型号参数,具体型号根据您的要求定制加工。详情咨询客服:0574-63782991
