    同步带长度与同步带轮中心距计算方法

    责任编辑:慈溪市小蝌蚪官网社区同步带传动发布时间:2014年08月31日  浏览次数:

    导读:同步带长度与同步带轮中心距计算方法 同步带轮外径及节圆外径示意图 备注: Pb=同步轮节圆或同步带节线上测得相邻两齿的距离。 d=同步轮的节圆直径。 do=同步轮实际外圆直径。 同步带张紧轮的安装方法 根据张紧轮

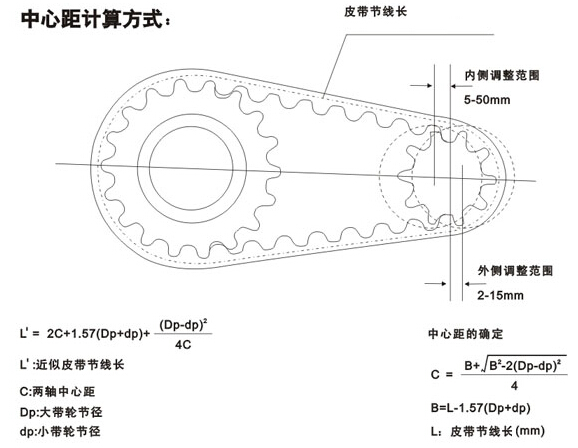

    同步带长度与同步带轮中心距计算方法


    同步带轮外径及节圆外径示意图

    备注:
    Pb=同步轮节圆或同步带节线上测得相邻两齿的距离。
    d=同步轮的节圆直径。
    do=同步轮实际外圆直径。
    同步带张紧轮的安装方法
    根据张紧轮用途,有二种安装方法:      a.安装在内侧,作带张紧用。张紧轮应采用齿形带轮,当张紧轮的齿数大于带轮最少许用齿数时,为避免啮合齿数减少,应把张紧轮安装在松边一侧。
    b.安装在外侧,作增力滞轮包角用,张紧轮可采用中间无凸起的平带轮,它的直径为最少许用齿数的带轮直径,且安装在松边,使带不会产生过大弯曲。
